مبانی خزش در فولادهای مقاوم به حرارت و راهنمای انتخاب الکترود SMAW آما بر اساس AWS A5.5

در بسیاری از تجهیزات صنعتی نظیر بویلرها، سوپرهیترها، ری‌هیترها، خطوط اصلی بخار، راکتورها و مبدل‌های حرارتی، قطعات فلزی برای سال‌های طولانی تحت تأثیر دمای بالا و تنش مکانیکی قرار می‌گیرند. در چنین شرایطی، رفتار مواد دیگر صرفاً تابع استحکام تسلیم و کششی در دمای محیط نیست، بلکه پدیده‌ای به نام خزش (Creep) به عامل اصلی محدودکننده عمر تجهیز تبدیل می‌شود. خزش عبارت است از تغییر شکل تدریجی، وابسته به زمان و غیرقابل برگشت یک ماده تحت تنش ثابت در دمای مشخص (معمولا دماهای بالا)، که ممکن است حتی زمانی رخ دهد که تنش اعمالی بسیار کمتر از استحکام تسلیم ماده باشد. اثرات این پدیده در فولادها معمولاً زمانی قابل‌توجه می‌شود که دمای سرویس به حدود 4/0 تا 5/0 دمای ذوب مطلق فلز برسد؛ محدوده‌ای که برای فولادهای نیروگاهی غالباً بالاتر از ۴۰۰ تا ۴۵۰ درجه سانتی‌گراد در نظر گرفته می‌شود. پدیده خزش به عنوان یکی از چالش‌های اساسی و عامل محدودکننده عمر تجهیزات در صنایع حیاتی (نظیر نیروگاه‌ها، پالایشگاه‌ها و پتروشیمی‌ها) شناخته می‌شود که قطعات آن‌ها برای مدتی طولانی تحت تأثیر توأمان تنش مکانیکی مداوم و دمای بالا قرار دارند. از منظر میکروسکوپی، حرارت بالا با تشدید تحرک و نفوذ اتمیِ جای‌خالی‌ها، به نابجایی‌ها اجازه لغزش و صعود داده و با ایجاد تغییر شکل در مرزدانه‌ها، موجب انباشت کرنش و تغییر شکل دائمی و غیرقابل برگشت ماده می‌شود. در نهایت، شکست و گسیختگی قطعات تحت فشار ناشی از پیشرفت این فرآیند می‌تواند پیامدهای بسیار مخربی همچون توقف طولانی‌مدت تولید، تحمیل خسارات سنگین اقتصادی و بروز مخاطرات ایمنی فاجعه‌بار نظیر انفجار و نشت گازهای داغ را برای پرسنل و تاسیسات به همراه داشته باشد.

با درک حساسیت بالای این تجهیزات و اهمیت حیاتی مقابله با پدیده خزش، شرکت صنعتی آما با تکیه بر دهه‌ها تجربه و توانمندی بالای متالورژیکی خود، اقدام به طراحی و تولید الکترودهای تخصصی و کم‌آلیاژِ مقاوم به حرارت مطابق با الزامات سخت‌گیرانه استاندارد  AWS/ASME SFA-5.5نموده است. الکترودهای تولیدی این شرکت، با کنترل دقیق ترکیب شیمیایی فلز جوش و ایجاد ریزساختاری پایدار، استحکام و مقاومت خزشی فوق‌العاده‌ای را در دماهای بالا تضمین می‌کنند. مهندسان و صنعتگران با بهره‌گیری از محصولات تخصصی شرکت آما می‌توانند اطمینان حاصل کنند که اتصالات جوشکاری‌شده، بالاترین سطح ایمنی، دوام و طول عمر را در برابر تنش‌های مداوم و حرارت‌های بالا از خود نشان خواهند داد.

منحنی خزش (Creep Curve)

رفتار خزشی مواد عموماً از طریق نمودار «کرنش-زمان» (Strain-Time) مورد ارزیابی قرار می‌گیرد که شیب این منحنی نشان‌دهنده نرخ خزش (dε/dt) است. این نمودار در حالت استاندارد شامل سه مرحله‌ی اصلی و متمایز است (شکل 1):

مرحله اول: خزش اولیه (Primary Creep)

در این مرحله که بلافاصله پس از اعمال بار و کرنش الاستیک اولیه رخ می‌دهد، ماده در برابر تغییر شکلِ بیشتر مقاومت نشان داده و با تولید و حرکت نابجایی‌ها دچار کارسختی (Work-hardening) می‌شود.

• نرخ خزش با گذشت زمان به تدریج کاهش می‌یابد.
• ماده دچار کرنش‌سختی (Strain Hardening) می‌شود.
• پایداری ساختاری قطعه در این فاز افزایش می‌یابد.

مرحله دوم: خزش ثانویه یا پایدار (Secondary / Steady-State Creep)

این بخش، مهم‌ترین مرحله از عمر تجهیز است که در آن یک تعادل دینامیکی بین فرآیندهای «کارسختی» و «بازیابی حرارتی» (Recovery) برقرار می‌شود.

• نرخ خزش در این مرحله ثابت است و به کمترین مقدار خود می‌رسد.
• طولانی‌ترین بخش عمر کاری تجهیزات تحت دمای بالا را تشکیل می‌دهد.
• نرخ ثابت این مرحله، مهم‌ترین معیار مهندسی برای ارزیابی و طراحی تجهیزات مقاوم به خزش محسوب می‌شود.

مرحله سوم: خزش ثالثیه یا نهایی (Tertiary Creep)

 این مرحله آغاز تخریب ساختاری ماده است؛ جایی که آسیب‌های میکروسکوپی (نظیر حفرات) به سرعت رشد کرده و قطعه را با شتاب به سمت گسیختگی نهایی می‌برند.

• نرخ خزش به صورت شتاب‌دار و با سرعت فزاینده‌ای افزایش می‌یابد.
• حفرات خزشی (Creep cavities) عمدتاً در مرزدانه‌ها جوانه زده و تشکیل می‌شوند.
• با به هم پیوستن حفرات، ترک‌های داخلی رشد می‌کنند.
• این مرحله در نهایت به شکست و پارگی (Rupture) قطعه ختم می‌شود.

متالورژی فولادهای Cr-Mo و Cr-Mo-V مقاوم به حرارت و خزش

فولادهای کروم-مولیبدن (Cr-Mo) و کروم-مولیبدن-وانادیوم (Cr-Mo-V) مهم‌ترین گروه فولادهای مورد استفاده در تجهیزات دما و فشار بالا هستند. هدف اصلی از توسعه این فولادها، افزایش عمر سرویس تجهیزات در شرایطی است که فولادهای کربنی معمولی دیگر قادر به تحمل دما و تنش‌های طولانی‌مدت نیستند.

نقش عناصر آلیاژی در فولادهای مقاوم به خزش

جدول 1 زیر، کلیدی‌ترین عناصر آلیاژی مورد استفاده در فولادهای مقاوم به خزش را به همراه ویژگی‌ها و کاربردهای اختصاصی هر یک مورد بررسی قرار می‌دهد.

ریزساختار فولادهای مقاوم به خزش

خواص خزشی فولادها تنها به ترکیب شیمیایی وابسته نیست. ریزساختار نیز نقش تعیین‌کننده دارد. ریزساختارهای اصلی فولادهای مقاوم به خزش در جدول 2 آمده است.

نوع فولاد	نمونه‌های رایج	ویژگی‌های کلیدی	کاربرد و توضیحات
فریتی-پرلیتی	P1, P11, P12	• جوش‌پذیری مناسب • مقاومت خزشی متوسط • هزینه پایین	عمدتاً در سرویس‌هایی با دمای متوسط مورد استفاده قرار می‌گیرند.
بینیتی	P22	• استحکام بالاتر • مقاومت خزشی بهتر • پایداری حرارتی مناسب	فولاد P22 یکی از پرکاربردترین فولادهای نیروگاهی در سطح جهان است.
مارتنزیتی تمپر شده	P91, P92	• استحکام بسیار بالا • مقاومت خزشی عالی • عملکرد مناسب در دماهای بالا	به عنوان نسل جدید فولادهای نیروگاهی برای شرایط کاری فوق‌بحرانی محسوب می‌شوند.

رسوبات تقویت‌کننده

عامل اصلی و حیاتی در تأمین مقاومت خزشیِ فولادهای پیشرفته، شکل‌گیری و حضور رسوبات بسیار ریز و پایدار در ساختار میکروسکوپی ماده است. از مهم‌ترینِ این رسوبات می‌توان به کاربیدهای غنی از کروم به‌ویژه  M₂₃C₆، کاربیدهای وانادیوم (VC) و کاربیدهای بسیار پایدار نیوبیوم (NbC) اشاره کرد. پراکندگی و توزیع یکنواخت این رسوبات در ماتریس، به عنوان مانع عمل کرده و با محدود ساختن و جلوگیری از حرکت نابجایی‌ها، پایداری ساختار زیردانه‌ها را حفظ نموده و در نتیجه نرخ تغییر شکل خزشی را در دماهای بالا به شدت کاهش می‌دهند.

اثر جوشکاری بر ریزساختار

عملیات جوشکاری تغییرات حرارتی و متالورژیکی قابل‌توجهی در قطعه ایجاد می‌کند؛ به گونه‌ای که هر اتصال جوشی به‌طور کلی از سه ناحیه متمایز فلز پایه، فلز جوش و ناحیه متاثر از حرارت (HAZ) تشکیل می‌شود. از منظر رفتار ماده در دماهای بالا، ناحیه HAZ معمولا به‌عنوان حساس‌ترین و ضعیف‌ترین بخش اتصال در برابر آسیب‌های ناشی از خزش شناخته می‌شود. بررسی‌های میکروسکوپی و تحلیل تخریب در تجهیزات نشان می‌دهند که تراکم بالای حفرات خزشی (Creep Voids)  و شروع ترک‌ها عمدتاً در اطراف منطقه متأثر از حرارت متمرکز است. به طور ویژه، آمارها حاکی از آن است که در بسیاری از شکست‌های خزشیِ اتصالات جوشکاری‌، آسیب اصلی مستقیماً در بخش ریزدانه‌ی این منطقه، یعنی  Fine Grain HAZ (FGHAZ) رخ می‌دهد.

در جوشکاری فولادهای مقاوم به خزش، تطابق ترکیب شیمیایی بر صرفِ برابری استحکام کششی ارجحیت دارد، زیرا انتخاب نادرست الکترود می‌تواند عمر خزشی تجهیز را به‌شدت کاهش دهد. همچنین با افزایش درصد عناصری نظیر کروم و مولیبدن، حساسیت متالورژیکی به عملیات حرارتی بیشتر می‌شود؛ به‌طوری‌که در فولادهای پیشرفته‌ای مانند P91  و  P92، اجرای دقیق پیش‌گرم، کنترل دمای بین‌پاسی و عملیات حرارتی پس از جوش (PWHT) کاملاً ضروری است و در کنار آن، مصرف الکترودهای کم‌هیدروژن نیز حتماً باید با رعایت اصول رطوبت‌زدایی و نگهداری در آون انجام پذیرد. جدول ۳، راهنمای انتخاب محدوده دمایی پیش‌گرم و دمای بین‌پاسی برای فولادهای مختلف را نشان می‌دهد.

عملیات حرارتی پس از جوشکاری (PWHT) نقش اساسی در این فولادها دارد. هدف از اجرای PWHT، کاهش تنش‌های پسماند، تمپر کردن ساختار، کاهش سختی و بهبود مقاومت خزشی است. در فولادهای P91 و P92، عدم اجرای صحیح PWHT می‌تواند موجب افت شدید عمر سرویس شود.

Steel	Preheat (°C)	Interpass (°C)	PWHT (°C)
P1	100–150	150–250	650–700
P11	150–200	200–300	675–730
P12	150–200	200–300	675–730
P22	200–250	250–350	675–760
P5	200–300	250–350	700–760
P9	250–300	250–350	730–780
P91	200–300	≤300	730–780
P92	200–300	≤300	740–780

توجه: مقادیر فوق راهنمای عمومی مهندسی هستند و در پروژه‌های اجرایی باید با WPS، ضخامت قطعه، الزامات ASME  و دستورالعمل کارفرما تطبیق داده شوند.

کد ASME برای کاهش تعداد آزمایش‌های پرهزینه و زمان‌برِ تأیید صلاحیت دستورالعمل جوشکاری (PQR)، فلزات پایه را که از نظر ترکیب شیمیایی، قابلیت جوش‌پذیری (Weldability) و خواص مکانیکی شبیه به هم هستند، در یک گروه به نام P-Number  قرار می‌دهد. تمام این گروه‌بندی‌ها (P-Number و F-Number) به طور دقیق و جامع در استاندارد ASME Section IX (بخش نهم از کد بویلر و مخازن تحت فشار ASME) تعریف شده‌اند. هدف اصلی این استاندارد، تأیید صلاحیت دستورالعمل‌های جوشکاری (PQR) و ارزیابی مهارت جوشکاران (WPQ) است.

گرید فولاد (معروف به)	گروه در ASME	نوع آلیاژ و ترکیب شیمیایی پایه	الکترود مناسب	کد آما	ویژگی‌ها و کاربرد اصلی
P1	P-No. 1	0.5 Mo	E7018-A1	AMA 1261N/NR	جوش‌پذیری عالی، پرکاربردترین فولاد صنعتی، مناسب برای دمای محیط و متوسط.
P11	P-No. 4	1.25Cr-0.5Mo	E8018-B2	AMA 1263N/NR	مقاومت حرارتی بالا، پرکاربرد در بویلرها و لوله‌های انتقال بخار.
P22	P-No. 5A	2.25Cr-1Mo	E9018-B3-H4	AMA1245NAMA 1245 STC	مقاومت خزشی عالی، پرکاربردترین فولاد در راکتورهای پالایشگاهی و نیروگاهی.
			E8018-B3L-H4	AMA1426N/AMA1264N
P5	P-No. 5B	5Cr-0.5Mo	E8018-B6	AMA 1366N2	مقاومت بهتر در برابر خوردگی داغ و اکسیداسیون به دلیل کروم بالاتر.
P9	P-No. 5C	9Cr-1Mo	E8018-B8	AMA 1087R3	ترکیبی از مقاومت خزشی و مقاومت به خوردگی بسیار بالا در شرایط خشن.
P91 / P92	P-No. 15E	9Cr-1Mo-V-Nb	E9015-B9	AMA 1300M	نسل جدید فولادهای مقاوم به خزش، نیازمند کنترل شدید حرارت ورودی و PWHT دقیق.

سیستم طبقه‌بندی الکترودهای AWS A5.5

در مورد فولادهای مقاومت به خزش ترکیب شیمیایی الکترود باید مشابه فلز پایه باشد تا خواص مکانیکی  جوش حاصل با فلز پایه برابر یا بالاتر از آن باشد. به همین دلیل استفاده از الکترودهای فولادهای کربنی مانند E7018 برای این فولادها مجاز نیست. استاندارد AWS A5.5 مهم‌ترین مرجع طبقه‌بندی الکترودهای روکش‌دار (SMAW) برای جوشکاری فولادهای کم‌آلیاژ مقاوم به حرارت و خزش است. این استاندارد الزامات مربوط به ترکیب شیمیایی فلز جوش، خواص مکانیکی، قابلیت جوشکاری، نوع پوشش و شرایط آزمون را مشخص میکند.

سیستم طبقه‌بندی AWS

گروه آلیاژی	نمونه الکترود شاخص	کد آما	ترکیب شیمیایی تقریبی فلز جوش
گروه A	E7018-A1	AMA 1261N/NR	0.5Mo
گروه B2	E8018-B2	AMA 1263N/NR	1.25Cr-0.5Mo
گروه B3	E9018-B3	AMA1245NAMA 1245 STCAMA1426N/AMA1264N	2.25Cr-1Mo
گروه B6	E8018-B6	AMA 1366N2	5Cr-0.5Mo
گروه B8	E8018-B8	AMA 1087R3	9Cr-1Mo
گروه B9	E9018-B9	AMA 1300M	9Cr-1Mo-V-Nb

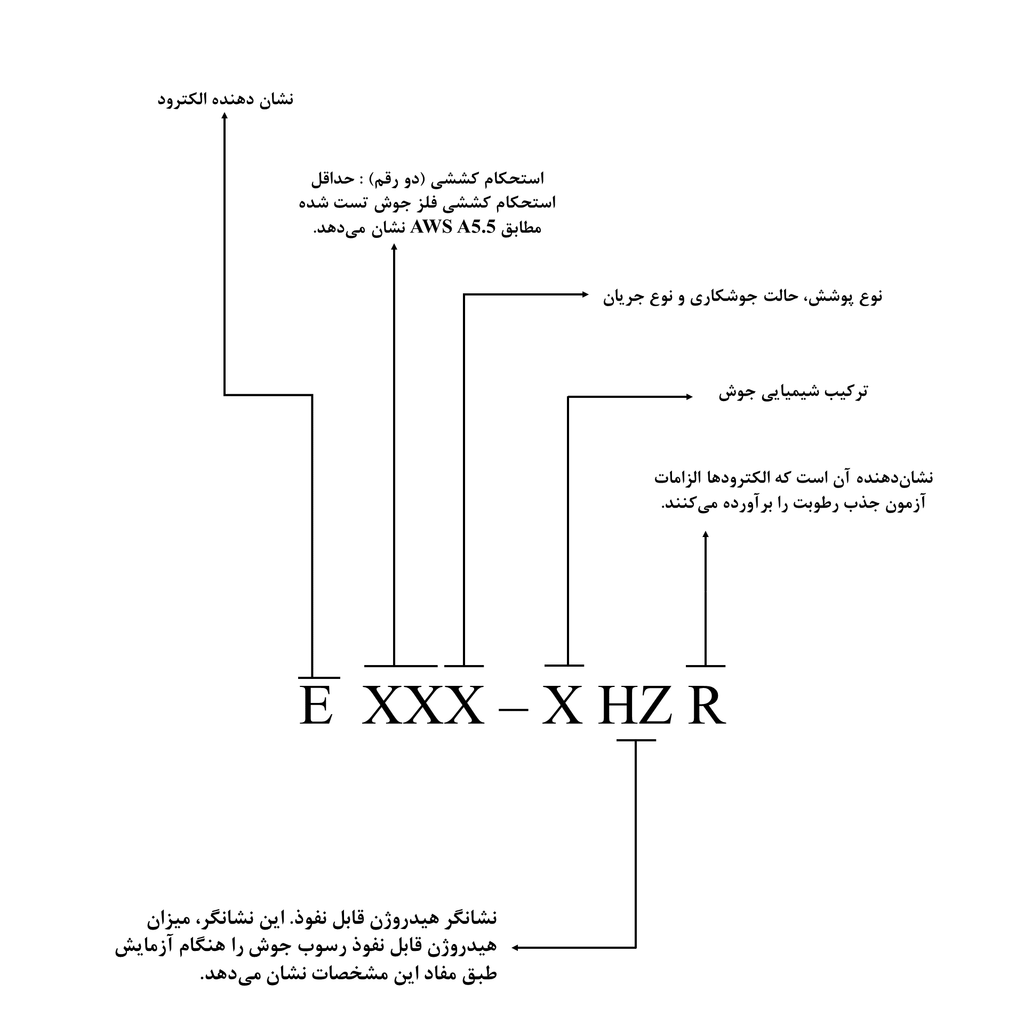

نحوه اسم گذاری الکترودهای SMAW فولادهای کم آلیاژ مطابق استاندارد AWS A5.5:

جمع‌بندی

پدیده خزش یکی از مهم‌ترین چالش‌های عملکردی در تجهیزات تحت دما و فشار بالا نظیر بویلرها، راکتورها و خطوط بخار است که در طولانی‌مدت می‌تواند به تغییر شکل دائمی و شکست فاجعه‌بار اتصالات منجر شود. در چنین شرایطی، مقاومت قطعه بیش از هر چیز به پایداری ریزساختار، حضور عناصر آلیاژی کلیدی مانند کروم و مولیبدن و البته سلامت متالورژیکی اتصالات جوشی وابسته است. از آنجا که ناحیه متاثر از حرارت (HAZ) مستعدترین بخش برای تمرکز حفرات خزشی است، تطابق شیمیایی الکترود مصرفی با فلز پایه طبق استاندارد AWS A5.5 و اجرای دقیق دستورالعمل‌های حرارتی (پیش‌گرم و PWHT) تضمین‌کننده دوام و یکپارچگی ساختاری اتصال خواهد بود.

شرکت صنعتی آما با طراحی و تولید تخصصی الکترودهای کم‌آلیاژ مقاوم به حرارت برای گریدهای مختلف از فولادهای پرکاربرد پاسخی مهندسی و مطمئن به نیاز صنایع نیروگاهی، نفت و پتروشیمی ارائه می‌دهد. انتخاب متریال مصرفی استاندارد، ریسک توقف‌های ناخواسته خطوط تولید و هزینه‌های سنگین تعمیرات را به حداقل می‌رساند؛ از این رو پیشنهاد می‌شود برای انتخاب بهینه‌ترین الکترود متناسب با شرایط سرویس پروژه خود و ثبت سفارش، با کارشناسان فنی آما در ارتباط باشید یا به کاتالوگ محصولات تخصصی این مجموعه مراجعه فرمایید.
